·报表及曲线查看

以往灌浆过程中，需要将资料打印出来才能看到当前孔段的报表和曲线，本记录仪支持在记录仪主机上直接查看当前孔段的报表和曲线，方便灌浆管理。

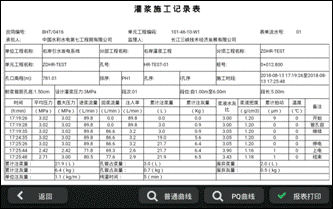

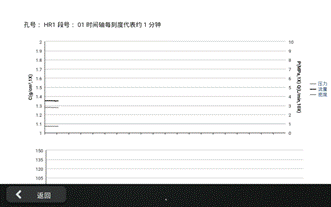

主机上报表及曲线查看

·历史数据查看

支持历史数据本地回看，具有数据查询功能，方便灌浆管理。

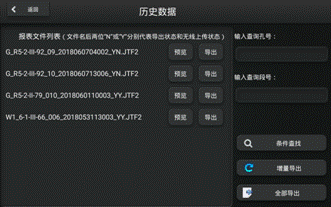

历史数据查看

2）数据接口与输入

·数据接口

每一路灌浆管路上传感器通过一根总线连接到一起接入记录仪（模拟记录仪每一个传感器使用一根信号线），传感器接口位于机器侧面，有2通道，2个数据接口。

·数据输入

该记录仪采用全触摸屏输入。在输入界面自带中文输入法（支持拼音输入、手写输入、五笔输入等），可输入中文、英文、阿拉伯数字、英文字符和其他符号，可输入部位、孔号、段次、孔深及事故说明等（不低于18字符），操作简单、输入界面友好。

与传统记录仪相比，该记录仪可输入参数信息非常全面，涵盖合同编号、单位工程名称等基础信息以及孔口高程、设计灌浆压力等孔段参数。

主机内可导入预设工程参数，对于合同编号、承包人等信息，可以通过下拉菜单选择，减少输入工作量，避免输入错误。

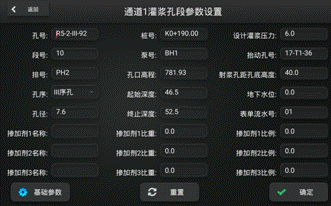

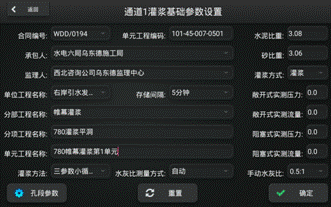

参数设置界面

3）数据采集、存储、传输

·数据采集

采用高精度、高速的数据记录和处理平台，灌浆压力、注入率1024次/S，浆液密度1024次/S，抬动值1024次/S，更加真实准确地反映灌浆过程。灌浆数据实时采集并存储，在停电、死机等突发情况下不丢失数据。

· 数据存储

记录仪主机内置的存储设备能对当前灌浆工序记录进行不间断存储，保证施工期间所有的灌浆工序记录数据存储不丢失，可存储10万个孔的数据。主机配置有专用通讯接口，可以将记录仪数据导出至优盘中，并转存到数据库中保存，作为后续资料分析处理。

记录仪同时支持无线数据传输，记录仪的数据可过无线网络传输到中央服务器中保存。

·数据传输

支持两种方式的数据传输：存储器传输和无线传输。

无线传输为全自动化传输方式，在施工现场具有WIFI信号或者手机信号的情况下，记录仪记录的数据通过内置的无线传输模块，实时发送到专用服务器，接入网络化灌浆信息管理系统（电脑端软件）和灌浆管理APP（手机端软件）。网络系统和APP具有数据实时上传、在线监控、用户权限管理、资料查询及整理、防伪码查询等功能。

自2010年起，我公司就开始无线传输技术的研发，现已在溪洛渡、向家坝、观音岩、两河口、长河坝、乌东德、白鹤滩等多个电站成功运用，并已成功接入数字大坝系统（包括武汉英思公司和天津大学的数字大坝系统），系统成熟、稳定、可靠，得到监理及业主的一致好评。

4） 资料打印

灌浆结束后或灌浆过程中，灌浆记录仪能即时打印输出灌浆记录表。每一次灌浆（或压水试验）均进行打印记录。

打印记录中每一条记录数据的间隔时间可在1min～10min内分若干挡,默认时间间隔可为5min，可以根据需要进行调整。

配备激光打印机（非针式打印机），通过专用接口与记录仪主机相连。打印机性能可靠、耐用，具有防潮防湿功能，能适应施工现场环境。相比喷墨打印机、针式打印机，激光打印机打印速度更快。所有报表及图纸使用普通A4纸打印输出，资料遇水、遇热不褪色，能长期保存（10年以上）。

打印的主要打印记录内容及报表格式符合《水工建筑物水泥灌浆施工技术规范（DL/T5148-2012）》、《大型水利水电工程水泥灌浆技术管理规程》（Q/CTG 34—2015）、行业标准。

打印资料上带有二维码防伪码，方便施工管理和防伪码查询。

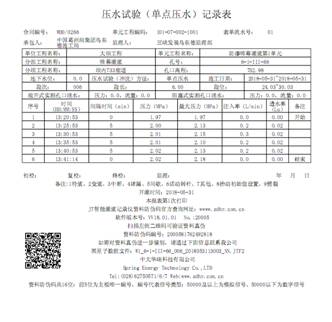

灌浆、压水施工记录表实例
